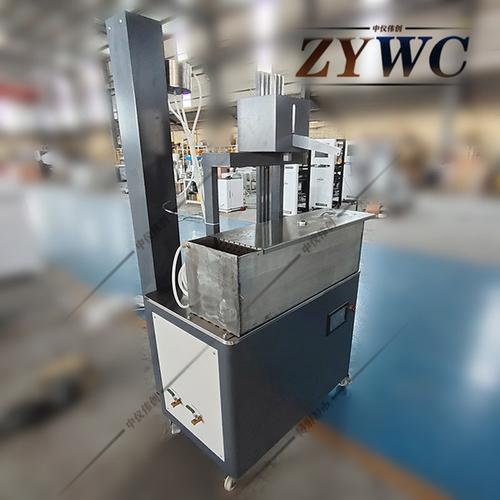

DLY-3粗粒土水平渗透变形仪 原理、结构与应用

DLY-3粗粒土水平渗透变形仪（又称水平渗透仪）是用于测定粗粒土（如砂砾石、堆石料、土石混合料等）在水平渗流作用下渗透特性及渗透变形特性的专用试验设备。它能够模拟实际工程中的水平渗流条件，测定粗粒土的临界水力坡降、破坏水力坡降、渗透系数以及渗透变形类型，为水利水电、边坡工程、尾矿库等工程的设计与安全评价提供关键参数。

一、基本原理
DLY-3水平渗透变形仪基于达西定律和渗透变形理论。试验时，将准备好的粗粒土试样装入渗透仪的水平渗透室中，通过上游供水系统施加水头，使水流沿水平方向通过试样。随着水头差逐渐增大，渗流速度加快，当水力坡降超过土体的临界值时，土体中的细颗粒开始移动，导致渗透变形（如管涌、流土）。仪器通过测量不同水头下的渗流量、水头差及试样变形情况，计算渗透系数和临界坡降。

二、结构组成
DLY-3主要由以下部分组成：

1. 渗透仪主体：水平放置的圆筒形渗透室，通常采用金属材质，内壁光滑，两端设有进水口和出水口，配有测压孔用于监测孔隙水压力。
2. 供水系统：包括水箱、水泵、稳压装置和流量控制阀，用于提供稳定可调的水头。
3. 测压系统：由测压管、压力传感器和数据采集仪组成，实时记录水头变化。
4. 流量测量系统：采用量筒、电子天平等测量渗流量。
5. 变形观测系统：通过位移传感器或肉眼观察，记录试样在渗透过程中的沉降、隆起或颗粒流失。
6. 数据采集与处理软件：自动采集数据并计算渗透系数、水力坡降等参数。

三、技术特点

1. 水平渗流方向，更符合堤坝、边坡等实际工程中的渗流方向。
2. 适用于最大粒径可达60mm的粗粒土，试样尺寸大，代表性好。
3. 水头可调范围广，可进行多级加载，精确测定临界坡降。
4. 自动化数据采集，减少人为误差，提高试验效率。
5. 配备防堵塞设计，便于清理和维护。

四、试验步骤

1. 试样制备：按设计级配和干密度称取土样，分层装入渗透室，饱和处理。
2. 安装调试：连接各系统，检查密封性，排除管路气泡。
3. 施加水头：从低水头开始，逐级增大，每级稳定后记录渗流量和水头差。
4. 观察变形：注意出水口是否出现浑浊、细颗粒流失，或试样表面出现隆起、裂纹。
5. 终止试验：当水力坡降达到预定值或试样发生破坏时停止。
6. 数据处理：绘制渗流速度与水力坡降关系曲线，确定渗透系数和临界坡降。

五、应用领域
DLY-3粗粒土水平渗透变形仪广泛应用于：

• 水利水电工程：土石坝、围堰的渗透稳定性评估。
• 公路与铁路：路基填料的渗透特性研究。
• 矿山工程：尾矿库坝体渗透变形分析。
• 地质灾害防治：滑坡、泥石流启动机理研究。

六、注意事项

1. 试验用水应清洁，避免杂质堵塞仪器。
2. 装样时避免粗细颗粒分离，确保试样均匀。
3. 升水头过程应缓慢，防止产生冲击。
4. 定期校准仪器，保证测量精度。

DLY-3粗粒土水平渗透变形仪是研究粗粒土渗透特性的重要工具，其试验结果可为工程安全设计提供可靠依据。正确使用和维护仪器，对于获得准确数据至关重要。
