微机控制土工合成材料水平渗透仪操作流程

一、设备概述

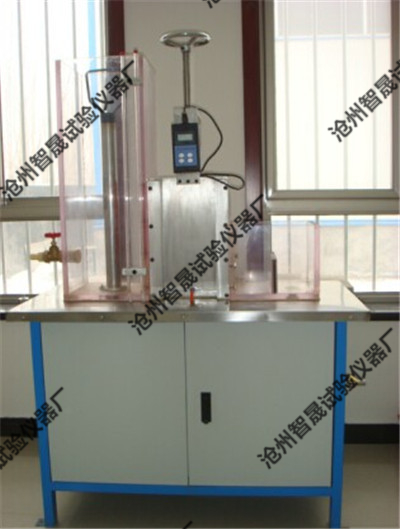

微机控制土工合成材料水平渗透仪（沧州智晟试验仪器厂生产）是用于测定土工合成材料在水流方向平行于材料平面时的渗透性能的专业设备。该仪器采用微机自动控制，可精确测量渗透系数、流速等参数，适用于土工布、土工膜等材料的质量检测与科研试验。

二、操作前准备

1. 检查仪器电源（220V/50Hz）、水源及排水管路连接是否正常。
2. 确认水箱水位充足，水质清洁无杂质。
3. 检查渗透仪密封圈、夹具是否完好，避免漏水。
4. 将试样裁剪成规定尺寸（通常为200mm×200mm），浸泡水中饱和24小时。
5. 开启微机控制系统，预热15分钟，进入操作软件界面。

三、试样安装

1. 打开渗透仪上盖，取出上下多孔板。
2. 将饱和后的土工合成材料试样平铺于下多孔板上，确保无褶皱、偏移。
3. 依次放置上多孔板、密封垫圈，合上上盖并用螺栓均匀紧固（力矩一般10-15N·m）。
4. 连接好进水管、出水管及测压管。

四、参数设置
在微机软件中依次设定：

• 试验类型：水平渗透
• 水头差（根据标准设定，如50mm、100mm）
• 试验温度（记录实际水温，用于修正渗透系数）
• 数据采集间隔（如每60秒记录一次）
• 试验时长或终止条件（如渗透稳定后30分钟）

五、试验操作

1. 打开进水阀门，缓慢向渗透仪内注水，排出管路中的气泡。
2. 观察测压管水位，待稳定后启动软件开始自动采集数据。
3. 微机系统实时显示水头差、流量、时间，并自动计算渗透系数k₂₀。
4. 若流量不稳定或出现渗漏，立即停止试验，检查密封及试样。
5. 达到试验设定时间或渗透稳定（连续3次渗出水量差值<5%）后，停止采集。
点点击软件保存按钮，导出试验数据表格及曲线图。先泄压排水，打开上盖取出试样，清洁仪器。

六、数据处理与试验报告

• 软件自动按公式 k = (Q·L) / (A·Δh·t) 计算渗透系数，其中Q为t时间内渗透水量（cm³），L为渗径长度（cm），A为试样截面积（cm²），Δh为水头差（cm）。
• 每10个温度修正一项，转化为20℃标准渗透系数。
• 报告需包含：试样名称、规格、试验编号、初始水头、实测k₂₀值及各参数绘制关系曲线。（可重置系统至初始状态。每次试验后应认真填写《试验记录表》字清晰填写报告编号、项目代号、日期和签名。关闭电源顺序-关上微机-仪器各阀门-排水。

七、注意事项

1. 防止水压过高损坏试样设备或挤压变；
2. 若试验过程出现水突然污染管道进入设备需要事后必须洗净清；其更标准参见GB/T 17642、JTG E50等规范执行检验，定期半年检查密封和设备校准并提供维护记录 ——
